一、产品介绍
本产品T1N是基于LC221机芯做的红外热成像户外观测产品，可用于户外动物观察、旅游探险、搜索救援等多种场合。物镜为25mm规格的镜头，客户可以根据需求选用不同焦距的镜头。目镜支持调节视度，以适合不同视力的适用者。屏幕采用国兆0.39英寸的OLED屏，分辨率为1024x768@50Hz。按键由电源键，加左右键，模式键，菜单键组成，Type-C接口支持外部供电，也能连接电脑，读取内存中的数据，还支持给1S锂电池充电。
二、主要特点
主要功能特点有：
• 384x288/640x512 LC221红外机芯
• 支持1S锂电池，支持USB充电
• 国兆0.39英寸OLED屏，分辨率1024*768@50Hz
• 5个实体按键，包括电源键，模式键，左键，右键，菜单键
• 内置32GB存储，支持拍照和录像
• 支持 Wi-Fi 无线图传，支持 U 盘功能
• 内置简单易用的GUI，半透明显示
• 支持 2D/3D-Denoise，无极变倍，画中画
• 支持 OCC 矫正，快门矫正，NUC
• 支持多种图像模式

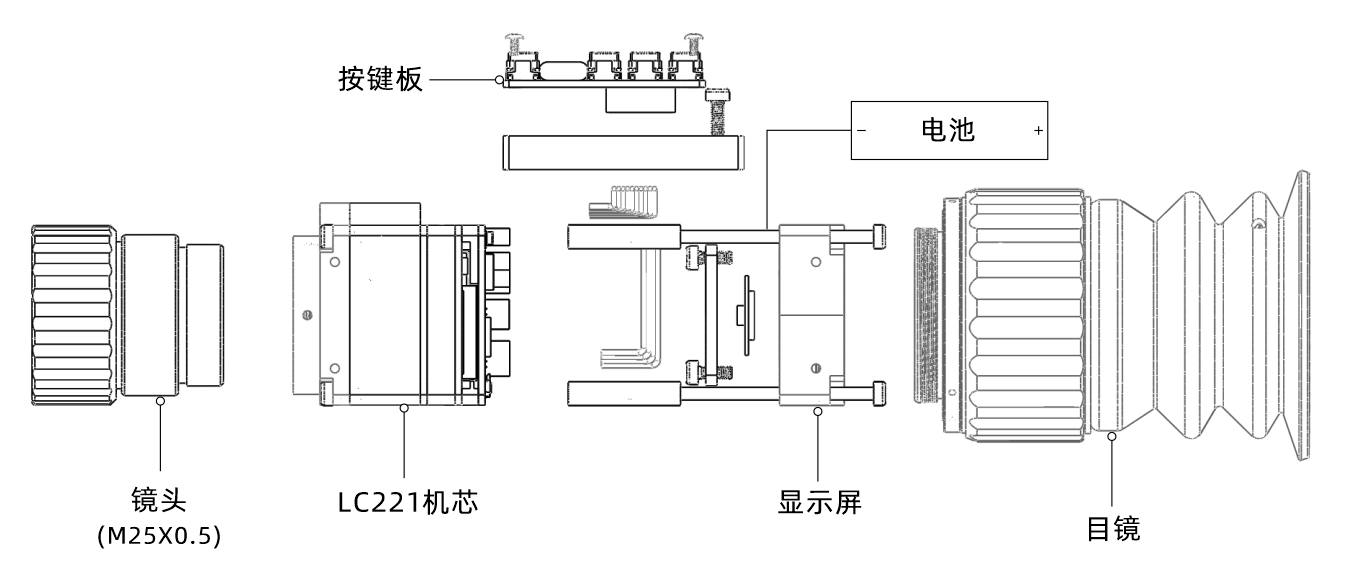

三、产品组装图及部件介绍
部件说明：
| 镜头 | M25x0.5mm |
| LCC21机芯 | 包括图像处理板，探测器处理板，接口拓展板 |
| 按键板 | 包含按键和Type-C接口 |
| 显示屏 | 1024x768@50Hz，OLED屏幕 |
| 电池 | 1S锂电池 |
| 目镜 | 包含目镜调节环和眼罩 |
按键板功能说明：
| 电源键 | 开机/关机，熄屏/亮屏 |
| 模式键 | 拍照/录像 |
| 左键 | 缩小放大倍数/向上方向键 |
| 右键 | 增大放大倍数/向下方向键 |
| 菜单键 | 图像模式/进入主菜单 |
| Type-C接口 | 外部供电和电池充电/连接电脑 |
四、产品成像模式
伪彩模式 红热模式 黑热模式 白热模式
五、产品操作界面
六、产品物料清单
• 红外镜头
• 红外机芯(384x288/640x512)
• 核心控制板
• 显示屏
• 外壳
• 电池

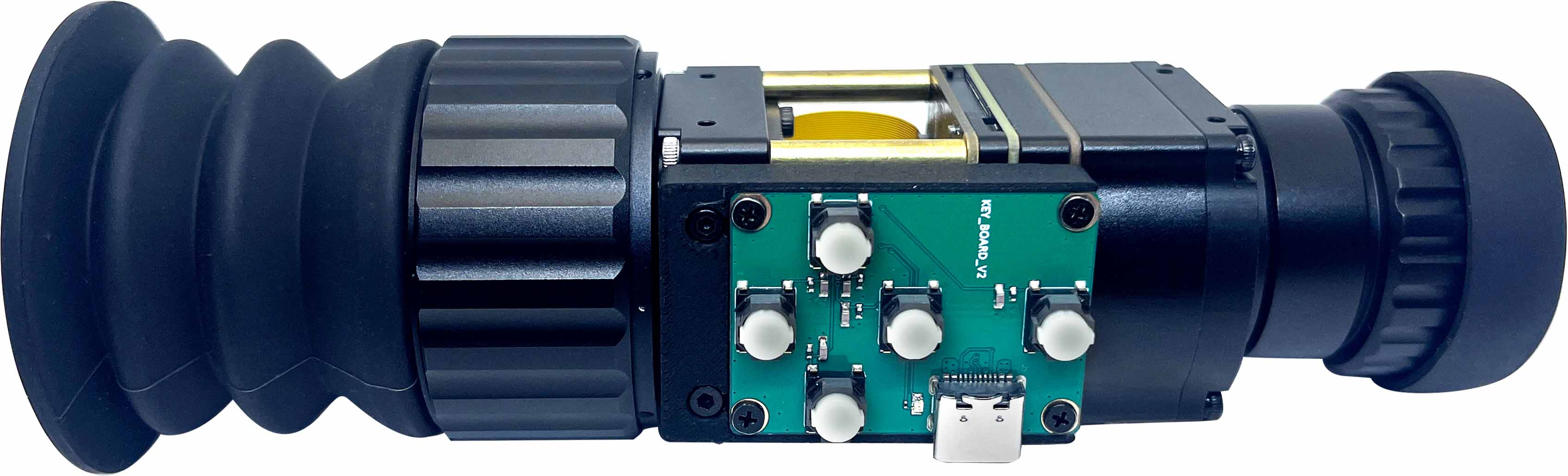

七、产品实物图
欢迎客户定制开发！
